1.1 Software de Predicción ArrayCalc Venue

Written by vicherrera on . Posted in DISENO DE ARREGLO DE ALTAVOCES.

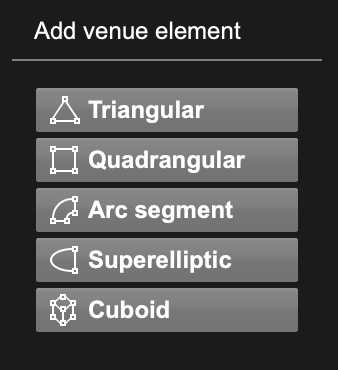

Elementos del Venue en ArrayCalc

  1. Triangular:

    • Añade un polígono triangular para simular áreas con ángulos pronunciados o techos inclinados.

  2. Quadrangular:

    • Forma rectangular o cuadrada, ideal para la mayoría de auditorios y salas con paredes rectas.

  3. Arc Segment:

    • Segmento curvo para espacios con estructuras semicirculares, como zonas de balcones o escenarios curvos.

  4. Superelliptic:

    • Forma suavizada entre un rectángulo y una elipse. Útil para áreas con bordes redondeados.

  5. Cuboid:

    • Estructura 3D rectangular para modelar volúmenes grandes con altura, ancho y largo, como edificios o secciones de recintos.

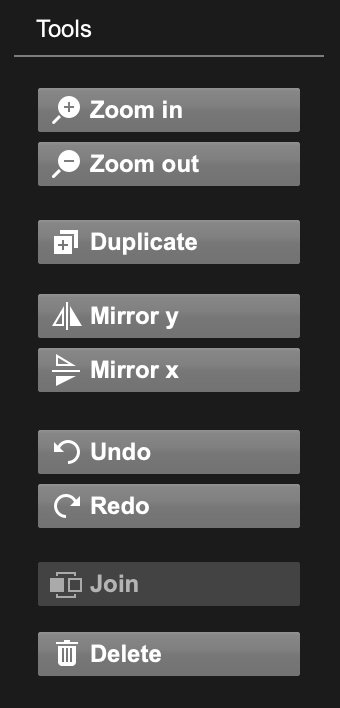

Herramientas del Software Array Calc

  1. Zoom in / Zoom out:

    • Aumenta o reduce la vista del diseño para trabajar con mayor precisión en áreas específicas.

  2. Duplicate:

    • Duplica un elemento seleccionado para crear copias rápidamente sin necesidad de rehacer el diseño.

  3. Mirror y / Mirror x:

    • Refleja el diseño o elemento seleccionado en el eje "y" (vertical) o "x" (horizontal).

  4. Undo / Redo:

    • Undo: Deshace la última acción realizada.
    • Redo: Rehace una acción previamente deshecha.

  5. Join:

    • Une varios elementos seleccionados en un solo grupo o conjunto.

  6. Delete:

    • Elimina el elemento o grupo seleccionado del diseño.

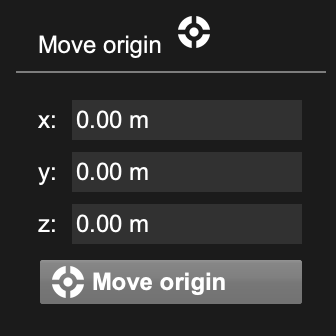

Move Origin en Array Calc

  • Descripción:
    • La herramienta Move Origin permite mover el punto de origen del sistema de coordenadas (x, y, z) en el diseño del venue.
    • El origen es el punto de referencia desde donde se calculan las posiciones de los elementos en el espacio.

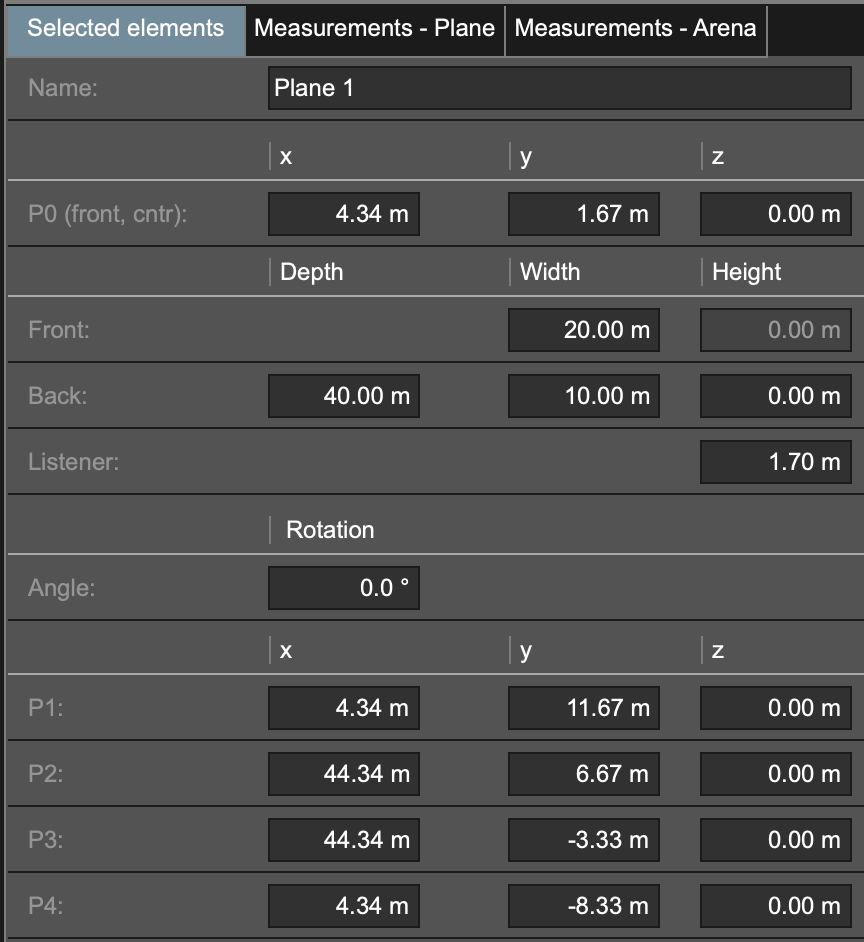

Selected Elements

  • Descripción:
    • Este panel muestra los elementos seleccionados y sus dimensiones dentro del diseño del venue. Permite ver y ajustar las coordenadas (x, y, z), las dimensiones y la rotación de cada elemento.

Secciones principales:

  1. Name:

    • Permite asignar un nombre al elemento seleccionado, en este caso llamado "Plane 1".

  2. P0 (front, cntr):

    • Muestra las coordenadas de la posición central frontal del elemento.
    • x: 12.46 m (posición en el eje horizontal).
    • y: 3.58 m (posición en el eje de profundidad).
    • z: 0.00 m (altura desde el suelo).

  3. Dimensions:

    • Depth (Profundidad): La distancia desde el frente hasta el fondo (10.00 m).
    • Width (Ancho): El ancho del espacio seleccionado (10.00 m).
    • Height (Altura): Altura desde el suelo (en este caso, 0.00 m).

  4. Listener:

    • Altura del oyente en metros 1.70 m, que se utiliza para simular cómo el sonido llega a una persona de pie en el venue.
    • Si el oyente está sentado, se toma una altura promedio de 1.20 m.

  5. Rotation:

    • Permite ajustar el ángulo de rotación del elemento seleccionado en grados (0.0°).

  6. Coordenadas de los puntos (P1 – P4):

    • P1 – P4: Coordenadas de los vértices del espacio (x, y, z) para definir la ubicación del "Plane 1".
      • P1: x: 12.46 m, y: 8.58 m, z: 0.00 m
      • P2: x: 22.46 m, y: 8.58 m, z: 0.00 m
      • P3: x: 22.46 m, y: -1.42 m, z: 0.00 m
      • P4: x: 12.46 m, y: -1.42 m, z: 0.00 m

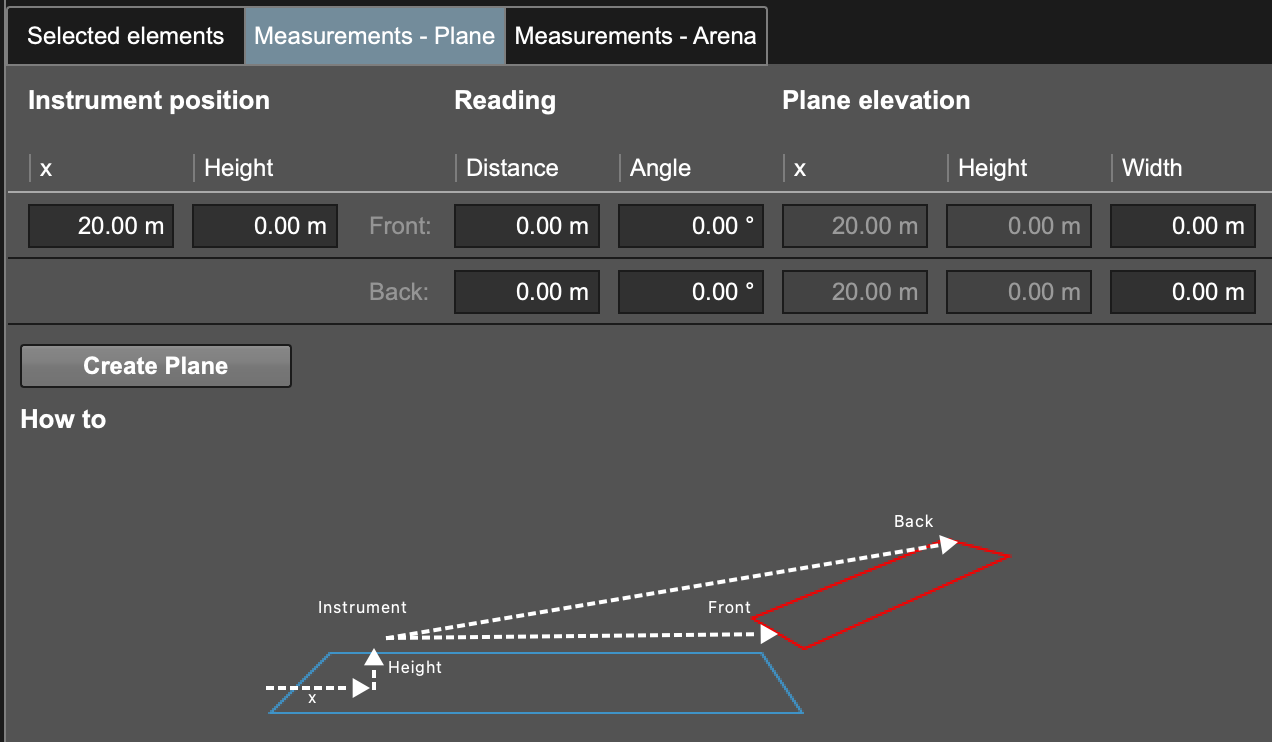

Measurements – Plane


Este panel permite medir y configurar planos dentro del diseño del venue. Los planos son útiles para establecer áreas específicas, como zonas de audiencia o escenarios, y medir su altura, ancho y profundidad.

Secciones principales:

  1. Instrument Position:

    • x: Posición en el eje horizontal (en este ejemplo, 20.00 m).
    • Height: Altura del plano respecto al suelo (en este ejemplo, 0.00 m).

  2. Reading:

    • Aquí se puede leer la Distancia y el Ángulo de inclinación para las partes frontal (Front) y trasera (Back) del plano.
    • Actualmente, ambos valores están en 0.00 m y 0.00°.

  3. Plane Elevation:

    • x: Posición del plano en el eje x.
    • Height: Altura del plano.
    • Width: Ancho del plano.

    Estos valores pueden configurarse para modificar el tamaño y la posición del plano en el venue.

  4. Botón Create Plane:

    • Una vez que se han ajustado las posiciones y medidas, haz clic en Create Plane para generar el plano con las configuraciones dadas.
